Наконечники типа 2НБ
Наконечники болтовые кабельные ТУ — 3449-001-26196302-00 предназначены для оконцевания алюминиевых жил проводов и кабелей сечением от 35 мм? до 240мм? напряжением до 10 кВ. Закрепление наконечника на жилах проводов и кабелей осуществляется методом завинчивания болта со специальной срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Наконечники болтовые кабельные изготавливается из алюминиевого сплава В 95 ГОСТ 21488-97.
 |

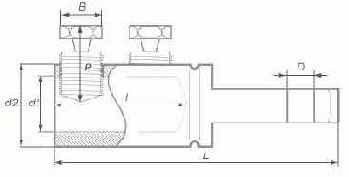

Основные технические параметры болтовых наконечников
| тип | размеры (мм) | масса г/шт | ||||||
| d1 | d2 | L | l | D | P | B | ||
| 2НБ 25/50 | 12 | 21 | 90 | 42 | 10,5 | 16,7 | 20 | 59 |
| 2НБ 70/120 | 18 | 27 | 100 | 45 | 13 | 19,6 | 23,5 | 106 |
| 2НБ 150/240 | 26 | 37 | 118 | 53 | 13 | 19,6 | 32 | 215 |
