Методика проверки тепловых расцепителей автоматических выключателей

Порядок проверки время-токовых характеристик автоматических выключателей в соответствии с ГОСТ Р 50345-99 "Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения"

1. Условия испытаний

Выключатель устанавливают автономно, вертикально, на открытом воздухе при температуре 30+5 °С.

Выключатели присоединяют с помощью кабеля, соответствующего табл.1, и закрепляют на фанерном щите толщиной около 20мм.

Таблица 1. Площади поперечного сечения (S) испытательных медных проводников в зависимости от номинальных токов

S, мм2 Значение номинального тока In, А
1
1,5
2,5
4
6
10
16
25
35
In =< 6
6< In =< 13
13< In =< 20
20< In =< 25
25< In =< 32
32< In =< 50
50< In =< 63
63< In =< 80
80< In =< 100

Испытания проводят при номинальной частоте (с допуском ±5Гц), при любом приемлемом напряжении.

Выключатель соединяют следующим образом:

  1. Соединение осуществляют одножильными медными кабелями в поливинилхлоридной изоляции
  2. Испытания выполняют однофазным током с последовательным соединением всех полюсов за исключением испытаний проверки мгновенного расцепления
  3. Соединения размещают на открытом воздухе с промежутками не менее расстояния между выводами

Минимальная длина каждого соединения от вывода до вывода составляет:
1 м - при поперечных сечениях до 10мм2 включительно,
2 м - при поперечных сечениях свыше 10мм2.

Крутящие моменты, прилагаемые для затягивания винтов в выводах, составляют

- для ВА 101 и ВА102 1,33 Н·м
- для ВА 201 2,33 Н·м

2. Проверка характеристики расцепления

1. Проверка теплового расцепителя
  1.1 Ток, равный 1,13 In (условный ток нерасцепления), пропускают в течении условного времени (см. табл. 2) через все полюса, начиная от холодного состояния.
Выключатель не должен расцепляться.
Условное время равно 1 ч для выключателей с номинальным током до 63 А включительно и 2 ч - с номинальным током свыше 63 А.
Затем ток постепенно повышают в течение 5 сек до 1,45 In (условный ток расцепления).


Выключатель должен расцепляться в пределах условного времени.
  1.2 Ток, равный 2, 55 In пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 1 сек и не более:
60 сек - при номинальных токах до 32 А включительно
120 сек - при номинальных токах свыше 32 А.

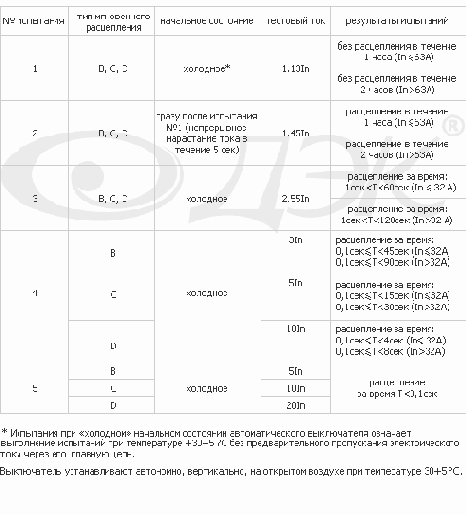

Таблица 2. Время-токовые рабочие характеристики

2. Проверка электромагнитного расцепителя
  2.1 Для выключателей типа В
Ток, равный 3 In, пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 0,1 сек.
Ток, равный 5 In, пропускают через все полюса, снова начиная с холодного состояния. Выключатель должен расцепляться за время менее 0,1 сек.
  2.2 Для выключателей типа С
Ток, равный 5 In, пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 0,1 сек.
Ток, равный 10 In, пропускают через все полюса, снова начиная с холодного состояния. Выключатель должен расцепляться за время менее 0,1 сек.
  2.3 Для выключателей типа D
Ток, равный 10 In, пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 0,1 сек.
Ток, равный 50 In, пропускают через все полюса, снова начиная с холодного состояния. Выключатель должен расцепляться за время менее 0,1 сек.
3. Проверка влияния однополюсной нагрузки на характеристику расцепления многополюсных выключателей
    Проверку осуществляют путём испытания выключателя, присоединённого согласно главы 1 "Условия испытаний".
Выключатель должен расцепляться в пределах условного времени при токе, равном:

  • 1,1 условного тока расцепления для двухполюсных выключателей с двумя защищёнными полюсами,
  • 1,2 условного тока расцепления для трёх- и четырёхполюсных выключателей.
4. Проверка влияния температуры окружающего воздуха на характеристику расцепления
  4.1 Выключатель помещают в камеру с температурой окружающего воздуха
-5±2? С до достижения теплового равновесия.
Через все полюса в течение условного времени пропускают ток, равный 1,13 In (условный ток нерасцепления). Затем в течение 5 сек ток постепенно увеличивают до 1,9 In.
Выключатель должен расцепляться за условное время.
  4.2 Выключатель помещают в камеру с температурой окружающего воздуха +40±2? С до достижения теплового равновесия.
Через все полюса пропускают ток, равный In.
Выключатель не должен расцепляться за условное время.



<
